รถตัดอ้อยขนาดเล็ก CH330 (เลิกผลิต)

รถตัดอ้อยที่มีความคล่องตัวในการทำงานสูง

หลังจากการที่ประสบความสำเร็จมาหลายทศวรรษในการเก็บเกี่ยวอ้อยในไร่ขนาดใหญ่ จอห์น เดียร์ ภูมิใจเสนอรถตัดอ้อยรุ่น CH330 ที่มีความคล่องตัวในการทำงานสูง และออกแบบมาเพื่อใช้งานในไร่อ้อยขนาดเล็กที่มีพื้นที่ระหว่างแถวแคบ มีพื้นที่กลับรถหัวแปลงที่จำกัดและมีปริมาณผลผลิตมาก วิศวกรของเราได้ใช้ประสบการณ์ที่มีมาจากรถตัดอ้อยรุ่น 3520 มาพัฒนาการทำงาน และส่วนประกอบเพื่อสร้างสรรค์รถตัดอ้อยรุ่นใหม่ที่ดียิ่งขึ้นในหลายๆ ด้าน

ระบบบังคับ ล้อหมุนได้ 45 องศาที่เป็นลิขสิทธิ์เฉพาะทำให้สามารถหมุนรถได้อย่างรวดเร็วที่สุดในพื้นที่ที่ไม่ได้เตรียมการไว้สำหรับการใช้เครื่องจักรอย่างเต็มที่ ด้วยลูกเกลียวแบ่งอ้อย และอุปกรณ์ตัดยอดอ้อยแบบเสริมด้วยยาง รถตัดอ้อย CH330 จึงสามารถเริ่มเดินเครื่องตัดได้ทันทีที่ส่วนหน้าของตัวรถเข้าสู่ไร่เพิ่มประสิทธิภาพในการทำงาน ในขณะที่รถตัดอ้อยแบบดั้งเดิมต้องใช้เวลามากกว่าในการปรับตัวรถให้ตรงกับแถวปลูกก่อนเริ่มการตัด

รถตัดอ้อยเพียงรุ่นเดียวที่ขับเคลื่อนสี่ล้อ

CH330 เป็นรถตัดอ้อยเพียงรุ่นเดียวที่ขับเคลื่อนสี่ล้อพร้อมด้วยระบบควบคุม และป้องกันการลื่นซึ่งจะส่งกำลังไปยังล้อที่เหมาะสม และคุณก็จะมีรถตัดอ้อยที่สามารถเก็บเกี่ยวอ้อยได้อย่างต่อเนื่องในขณะที่รถตัดอ้อยอื่นๆ ไม่สามารถทำได้

การเก็บเกี่ยว และการเดินรถระหว่างแปลงสามารถทำได้โดยง่ายด้วยระบบขับเคลื่อนแบบไฮโดรสแตติก (hydrostatic) ซึ่งจะทำให้ผู้ขับขี่สามารถปรับเปลี่ยนความเร็วได้ 3 ระดับ ซึ่งสามารถทำได้ทั้งในขณะที่รถเคลื่อนที่ (shift-on-the-go) นอกจากนี้ยังมีระบบเบรก แบบไฮโดรสแตติกไดนามิค (hydrostatic dynamic) ที่ตอบสนองอย่างรวดเร็ว

สายพานลำเลียงอะลูมิเนียมน้ำหนักเบา และแข็งแรงทนทานอย่างมาก

CH330 ใช้สายพานลำเลียงแบบใหม่ที่จะปฏิวัติอุตสาหกรรมโดยการผสมผสานความแข็งแรงของโครงสร้างจากอะลูมิเนียมแกร‹งซึ่งเป็นหลักประกันถึงความทนทานและมีน้ำหนักที่เบาที่จะช่วยเพิ่มการทรงตัวที่ดีให้กับรถตัดอ้อย โครงสร้างสายพานที่พับได้ช่วยให้สามารถถ่ายท่อนอ้อยลงในรถขนอ้อยหรือรถบรรทุกในความสูงที่ต่างกัน

ขั้นบันไดที่นำท่อนอ้อยผ่านสายพานลำเลียงจะค่อยๆ ขจัดสิ่งสกปรกผ่านแผ่นเหล็กที่รองอยู่ข้างใต้ที่มีรูสายพานลำเลียงนี้มีความสูงเพื่อลำเลียงอ้อยหนาแน่นและเลื่อนกลับได้เพื่อยืดอายุการใช้งาน ดังนั้นท่อนอ้อยจะถูกลำเลียงไปเท่าๆ กัน เพื่อการขนส่ง

คุณสมบัติพิเศษที่เอื้อต่อการตัดอ้อยที่หนาแน่น

ลูกกลิ้งด้านนอก และใบมีดด้านข้างที่เป็นอุปกรณ์เสริมจะช่วยให้สามารถจัดการกับอ้อยล้มที่มีน้ำหนักมากได้ ลูกกลิ้งด้านนอกจะหมุนไปในทิศทางตรงกันข้ามกับลูกกลิ้งด้านในเพื่อดันอ้อยของแถวที่อยู่ติดกันออกจากตัวเครื่อง ท่อนอ้อยที่ไม่ได้ถูกใบมีดด้านข้างแยกออกจะถูกตัดก่อนที่รถตัดอ้อยจะถอนต้นขึ้นจากพื้น

ชุดตัดโคนอ้อยแบบเดียวกับรุ่น 3520

ชุดตัดโคนอ้อยของรุ่น CH 330 นั้นมีคุณสมบัติดีเท่ากับรุ่น 3520 ซึ่งอ้อยที่มีความหนาแน่นสูงสามารถลอดผ่านได้โดยไม่ติดขัด จานขนาดใหญ่แต่ละจานมีใบมีดที่สามารถถอดเปลี่ยนได้โดยง่าย 5 ใบ ซึ่งช่วยให้มั่นใจได้ว่าจะสามารถตัดอ้อยได้อย่างสะดวกโดยสร้างความเสียหายต่อหน่ออ้อยที่เหลืออยู่น้อยที่สุด จานขนาดใหญ่แต่ละจานจะติดกับใบมีดที่ถอดเปลี่ยนได้เพื่อให้ตัดได้สะอาด และไม่ทำลายหน่ออ้อย

ความสูง และระดับองศาของการตัดสามารถปรับตั้งได้เพื่อให้เหมาะสมกับอ้อยในแต่ละแปลงได้

คันเกียร์ขับเคลื่อนด้วยมอเตอร์ลูกสูบไฮดรอลิคส์ 2 ตัว สำหรับสร้างความสมดุล และแรงบิดสำรองที่เพิ่มขึ้นลูกส่งลำเลียงท่อนอ้อย และลูกกลิ้งด้านบนลูกแรกจะถูกติดตั้งไว้กับชุดตัดโคนเพื่อช่วยให้สามารถทำงานร่วมกันได้อย่างดีที่สุดกับจานของชุดตัดโคน ณ ทุกตำแหน่งของความสูง

•
  ช่องเปิดที่กว้างพร้อมแผ่นแกนหมุน
  move up move down แก้ไขข้อมูล remove
•
  ความสูงและมุมในการตัดที่ปรับได้
  move up move down แก้ไขข้อมูล remove

ลำเลียงอ้อยได้อย่างสะอาด มีประสิทธิภาพและได้ท่อนอ้อย ที่มีคุณภาพสูง

ลูกลำเลียงทำงานในแนวตรง และเปิดกว้างเพื่อลดการแตกหักของอ้อย และช่วยให้สามารถป้อนอ้อยเข้าสู่ชุดสับท่อนได้ดีขึ้นลูกกลิ้งขนาดใหญ่ที่อยู่ลึกลงไปจะช่วยขจัดฝุ่นละอองและโคลนได้ดียิ่งขึ้น

การบำรุงรักษาสามารถทำได้อย่างง่ายดายด้วยตลับลูกปืนที่ติดตั้งจากภายนอก และตัวหยุดโครงรองรับแบบยึดด้วยสลักพร้อมแผ่นยางรองรับการกระแทก

ชุดสับท่อนทรงประสิทธิภาพที่มีใบมีด 6 ใบแบบเหลื่อมซ้อนกันจะช่วยจัดการกับอ้อยที่หนาแน่นได้อีกทั้งยังสามารถตัดท่อนอ้อยให้เป็นชิ้นเล็กๆ ได้อย่างคมกริบเพื่อเตรียมเข้าสู่ปล่องทำความสะอาด

ระบบทำความสะอาดที่ดีที่สุด

ปล่องทำความสะอาดขนาดใหญ่ได้รับการออกแบบมาเพื่อให้ได้อ้อยที่สะอาดที่สุดโดยเกิดความเสียหายน้อยที่สุดตัวระบบใช้พัดลมความเร็วต่ำเพื่อให้สูญเสียพลังงานและน้ำมันเชื้อเพลิงน้อยที่สุด

เงียบ และสะดวกสบาย พร้อมทัศนวิสัยอันเป็นเลิศ

ผู้ขับขี่จะได้รับความสะดวกสบายอย่างมากระหว่างชั่วโมงการทำงานที่ยาวนานในห้องขับติดเครื่องปรับอากาศที่เงียบสงบพร้อมทั้งที่นั่งคนขับระบบรองรับน้ำหนักแบบถุงลมเพื่อการขับขี่ที่ราบลื่น

วิสัยทัศน์ที่ชัดเจนในการมองเห็นอ้อย,สายพานลำเลียง และสิ่งรอบข้าง ช่วยให้สามารถตัดอ้อยได้อย่างง่ายดาย และมี
ประสิทธิภาพ ไม่ว่าจะเป็นผู้หัดขับหรือผู้ฝึกสอนก็สามารถนั่งในที่นั่งที่สองได้อย่างสะดวกสบายด้วยเช่นกัน

การทำงานในเวลากลางคืนก็สามารถทำได้โดยง่าย ด้วยดวงไฟทรงประสิทธิภาพ 12 ดวงที่จะช่วยให้ความสว่างแก่บริเวณ
ที่ตัดอ้อยและอุปกรณ์ในการขนส่ง

ควบคุมได้อย่างอัจฉริยะ ด้วยปลายนิ้วสัมผัส

หน้าจอ Command Center บริเวณที่พักแขนแสดงข้อมูล ที่ช่วยให้ผู้ควบคุมสามารถดูการทำงานของรถตัดอ้อยเครื่องยนต์ และข้อมูลการวิเคราะห์ได้ในขณะเก็บเกี่ยว

ด้วยเทคโนโลยีหน้าจอสัมผัสนี้การปรับค่าการควบคุมที่สำคัญต่างๆ จึงสามารถทำได้อย่างรวดเร็วและง่ายดาย หัวหน้างานสามารถล็อคการตั้งค่าเพื่อรักษาคุณภาพ และมาตรฐานการปฏิบัติงาน ประหยัดน้ำมันเชื้อเพลิง และปกป้องตัวเครื่องจักรได้

สามารถเลือกปรับ “ระบบอัจฉริยะ” โดยตั้งค่าต่ำสุดล่วงหน้าเพื่อลดอัตราความเร็วของพัดลมแบบอัตโนมัติเมื่อปลดการทำงานของสายพานลำเลียง อัตราเร็วของระบบสายพานลำเลียงสามารถปรับให้เข้ากับสภาพอ้อยที่หลากหลายเพื่อยืดอายุการใช้งานของโซ่ และสายพาน

รหัสแสดงการวิเคราะห์ปัญหาจะแสดงเป็นข้อความเตือนผู้ขับขี่ให้ทราบถึงการทำงานที่ผิดปกติที่อาจเกิดขึ้นได้

เครื่องยนต์ทรงพลังและประหยัดน้ำมัน และระบบไฮดรอลิคที่ได้รับการพิสูจน์แล้วว่ามีประสิทธิภาพ

เครื่องยนต์ จอห์น เดียร์ รุ่น 6068 HT ขนาด 6.8 ลิตรที่เชื่อถือได้ ทรงพลังและประหยัดน้ำมันได้รับการออกแบบมาเพื่อใช้งานในด้านเกษตรกรรมโดยเฉพาะการเกษตรซึ่งรวมถึงการทำงานในไร่อ้อยที่มีสภาพหน้างานที่ยากลำบากความทนทานของเครื่องยนต์รุ่นนี้ได้รับการพิสูจน์มาแล้วจากการใช้งานจริงมาหลายปีกับกว่าพันผลิตภัณฑ์ของ จอห์น เดียร์

หม้อน้ำ น้ำมันหล่อเย็น และส่วนประกอบอื่่นๆของระบบหล่อเย็นที่ป้องกันความร้อนได้ถูกติดตั้งไว้ห่างจากเครื่องยนต์ในบริเวณที่สะอาดเพื่อลดการบำรุงรักษาซึ่งระบบนี้มีคุณสมบัติเด่น คือสามารถทำความสะอาดตัวเองได้ด้วยพัดลมแบบหมุนกลับที่จะทำงานโดยอัตโนมัติเพื่อกำจัดขยะ และรักษารอบการทำงาน และควบคุมอุณหภูมิของชิ้นส่วนต่างๆ ทั้งนี้เพื่อเป็นการลดการหยุดรถเพื่อบำรุงรักษาเป็นประจำ

จนถึงตอนนี้ ระบบไฮดรอลิคส์สำหรับรุ่น CH330 เป็นระบบที่ทันสมัยและน่าเชื่อถือมาก ซึ่่งออกแบบมาพร้อมประสิทธิภาพในระดับที่ไม่เคยมีมาก่อนผลลัพธ์ คือ ระบบไฮดรอลิคที่ทรงพลัง และประหยัดน้ำมันมากที่สุดในการตัดอ้อยซึ่งไม่มีวาล์วควบคุมทิศทางหรือชุดแบ่งอัตราการไหลจากวงจรการทำงานของมอเตอร์เพื่อลดการสูญเสียกำลังของระบบไฮดรอลิคส์ และทำให้เกิดความร้อนได้น้อยที่สุด การทำงานของชุดกระบอกไฮดรอลิคส์รวมทั้งระบบบังคับเลี้ยวถูกควบคุมโดยปั๊มแบบชดเชยแรงซึ่งจะจ่ายน้ำมันเมื่อจำเป็นเท่านั้น นอกจากนี้ระบบไฮดรอลิคส์จะได้รับการปกป้องจากสิ่งปลอมปนด้วยตัวกรองภายใน ซึ่งต้องเปลี่ยนฤดูกาลละ 1 ครั้งเท่านั้น

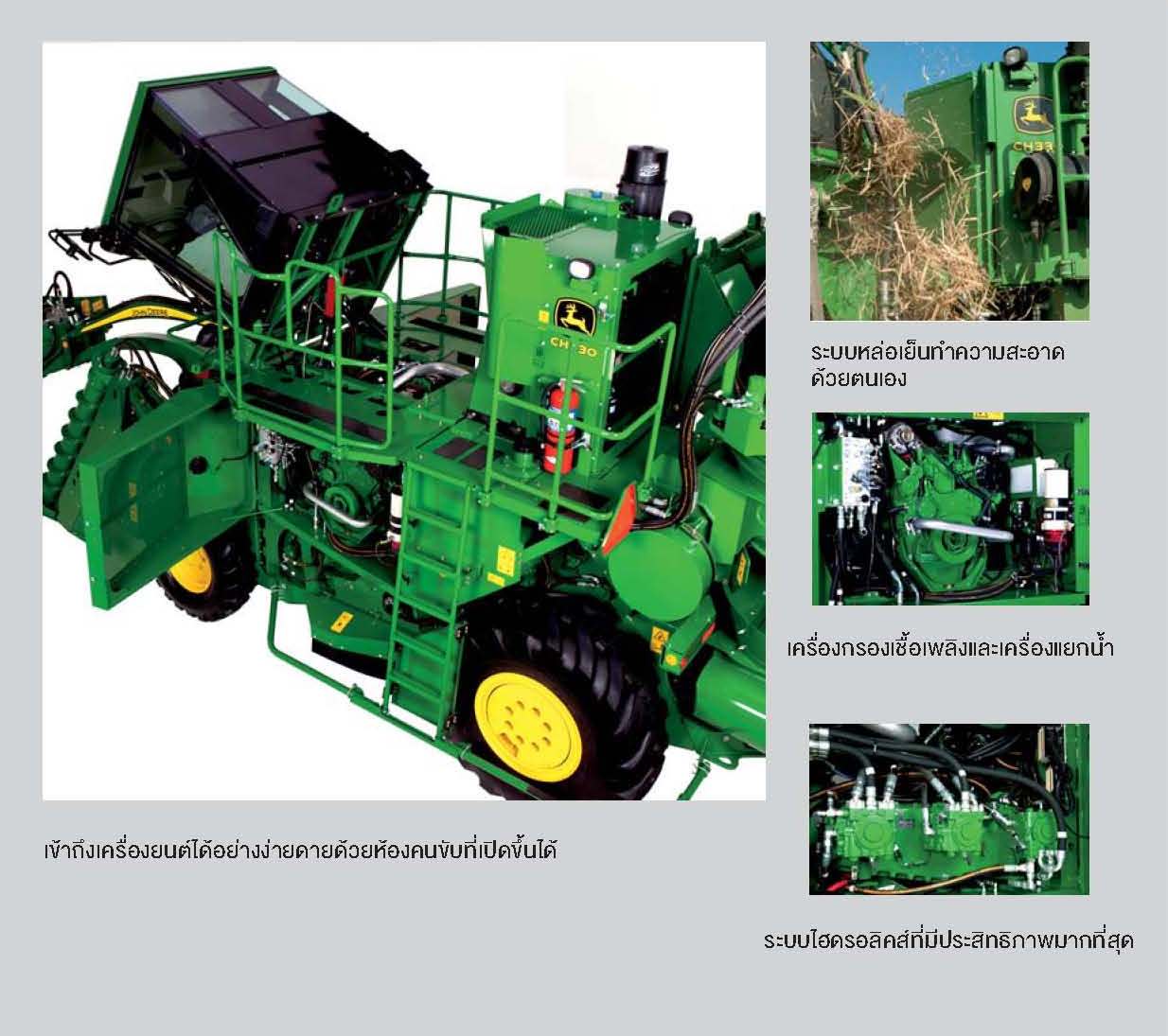

ซ่อมบำรุงได้ง่ายและชิ้้นส่วนอะไหล่มีคุณภาพสูง

ที่ จอห์น เดียร์ เราให้ความสำคัญกับความปลอดภัยมาเป็นอันดับแรกปุ่มหยุดการทำงานเพื่อความปลอดภัยจะติดตั้งอยู่ในตำแหน่งต่างๆ ของรถตัด มีบันได และราวจับอยู่ทั้งสองด้านของเครื่องจักร ขั้นบันไดทั้งหมดเป็นแผนเหล็กลายนูน และมีที่
วางเท้าเพิ่มเติมพื้นที่การซ่อมบำรุงเป็นพื้นที่กันลื่น และมีราวจับล้อมรอบเพื่อการเดินผ่านเข้าออกที่ปลอดภัย

Command Center™ สามารถช่วยคุณปกป้องอุปกรณ์ และค้นหาวิธีการแก้ไขปัญหาที่อาจเกิดขึ้นได้อย่างรวดเร็วโดยจะ
ส่งสัญญาณเตือนพร้อมข้อมูลการวิเคราะห์ทันที

ชิ้นส่วนอะไหล่ และส่วนประกอบต่างๆ ที่มีคุณภาพสูงได้ถูกนำมาใช้เพื่อสร้างรถตัดอ้อยขึ้น ชิ้นส่วนอะไหล่แท้ของ จอห์น เดียร์ คือคำตอบสำหรับทุกความต้องการในการซ่อม บำรุงของคุณ จอห์น เดียร์ นำเสนอการซ่อมบำรุงด้วยชิ้นส่วนอะไหล่คุณภาพเยี่ยมดังนั้นคุณจึงสามารถประหยัดเวลาได้สูงสุดพร้อมค่าใช้จ่ายที่ต่ำสุดด้วย

ข้อมูลจำเพาะ

อุปกรณ์เสริม

1. ท่อนเกลียวหมุนด้านนอก

   move up move down แก้ไขข้อมูล remove
2. ใบมีดฟันข้าง

   move up move down แก้ไขข้อมูล remove
3. ลูกกลิ้งโน้มต้นอ้อยขับเคลื่อนด้วยไฮดรอลิคส์

   move up move down แก้ไขข้อมูล remove
4. ใบมีดตัดเถาของชุดเกลียวแบ่งอ้อย

   move up move down แก้ไขข้อมูล remove
5. กระจกโค้งในที่นั่งคนขับ

   move up move down แก้ไขข้อมูล remove
6. ชุดเครื่องมือซ่อมบำรุง

   move up move down แก้ไขข้อมูล remove
7. ยางอะไหล่หลัง 17.5 x 25 -ผ้าใบ 16 ชิ้น
